מערכת חשמל למרכז מסחרי בפרדס חנה
רקע כללי
הפרויקט מהווה תכנון למתקן חשמלי המכיל :
מרכז מסחרי בן 5 , קומות כאשר 2 קומות מסחר , , גג קומת 2 קומות חנייה ו -4 . מעליות
שטח קומת מסחר הינו – 5000 "מ ר ושטח קומת חניון הינו – 6000 . ר"מ
תכנון המתקן יתוכנן בשיטת אספקה בצובר מתח גבוה , ותשלב תחנת השנאה וחלוקת
אנרגיה במתח נמוך לצרכנים השונים .
דרישות עיקריות
 תכנון הזנת חשמל למתקן במתח גבוה , ובניית מערך הזנה במתח נמוך תוך התחשבות
במקדמי גידול עתידיים .
 הגדרת גיבויים חשמליים לצרכניים קריטיים ( גיבוי גנרטור / גיבוי מערכת אל פסק .)
תוצרי הפרויקט
 תכנון לוחות ראשיים מתח נמוך .
 בחירת שנאים .
 בחירת גנרטור .
 בחירת כבלי הזנה במתח גבוה ונמוך .
 סימולציות של חישובי זרמי קצר , מפלי מתח ומפסקים ראשיים בתוכנת ECODIAL .
מטרות
מטרת הפרויקט הינה להקנות גישה הנדסית מעמיקה בתחום של תכנון מערכת
מתח גבוה , מתח נמוך וזאת על בסיס החומר התיאורטי אשר נרכש במהלך
שנות הלימודים במכללה .
הפרויקט עסוק בתכנון מערכת חשמל למרכז מסחרי פרדס חנה ויבוצע לפי
חוקי ותקנות חוק החשמל .
התכנון כלול מערכת השנאת מתח גבוה - מתח נמוך , לוחות חלוקה ראשיים
ומשניים , גנרטור , ואל פסק . כמו כן תבוצע מערכת חיסכון באנרגיה .

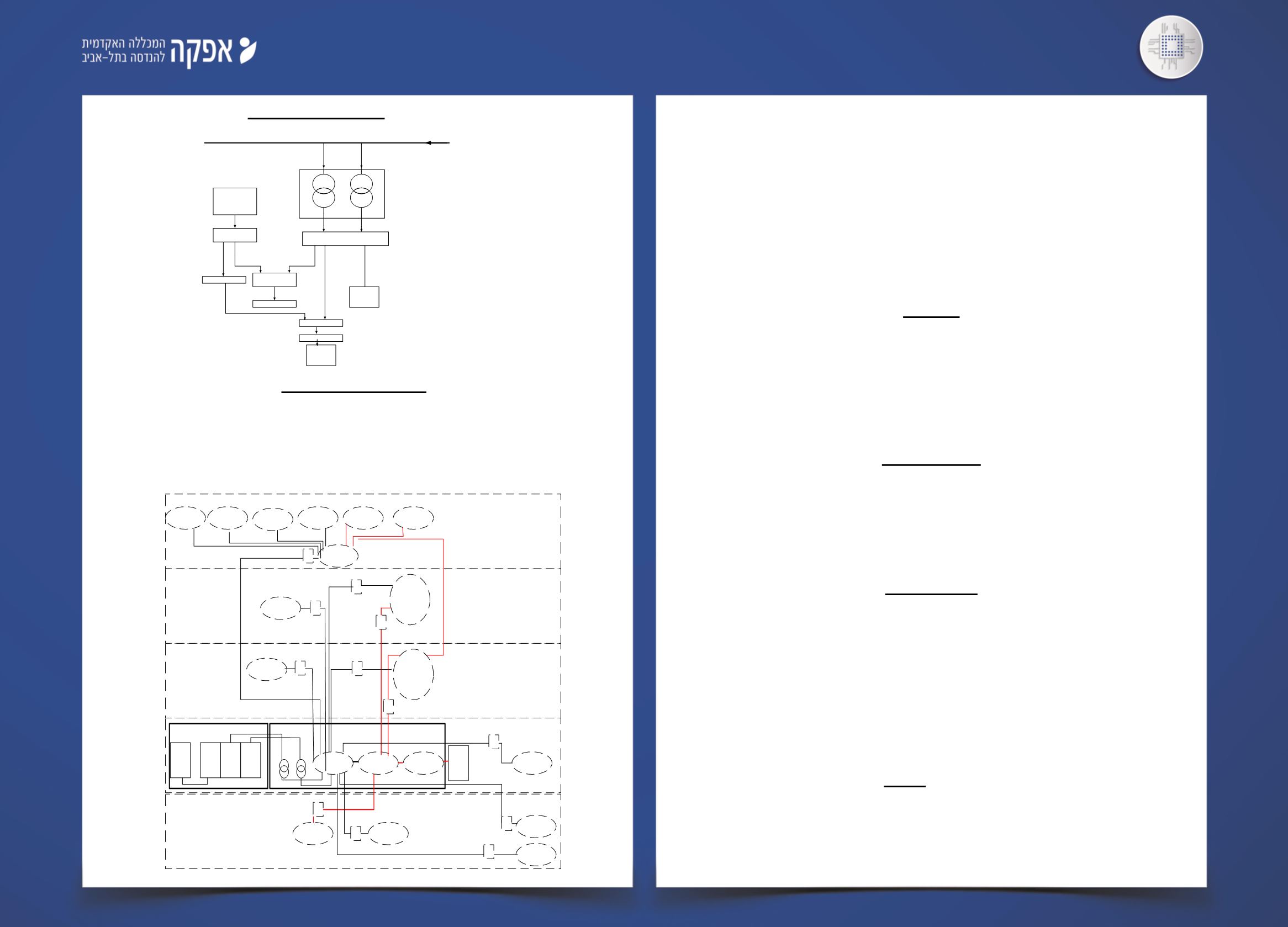

שרטוט חלוקת עומסים
אופן הזנת לוחות חשמל
• בקומת חניון 1- ימוקם לוח חלוקה מתח , נמוך אשר יזין את לוחות החשמל במתקן בשדה
חיוני ובלתי חיוני "ע י כבלים שיעברו בפיר ורטיקלי , כפי שמתואר בתרשים התחתון .
• צרכני השנאי , יוזנו מ -2 פסי צבירה המסוגלים להעביר זרם של A 1250 .א"כ
• צרכני הגנרטור , יוזנו מפס צבירה בודד המסוגל להעביר זרם של A 630 .
• פסי הצבירה יהיו מנחושת ויותקנו במובילים ייעודיים הכוללים מבדדים .
UPS
"
T1 T2
TO
2-
TO
1-
2 T
G
1 T
" "
2
T
KVA
1250
1
T
KVA
1250
1
2
TO
'
TO
TO
TO
TO
TO
TO
TO
TO
TO
TO TO
